SINO-PH7.0智能型彩屏工業pH/ORP計是我公司研制的電化學分析儀之一，環境適應性強、清晰的顯示、簡易的操作和優良的測試性能使其具有很高的性價比，能精確測量溶液的pH值或溫度?？蓮V泛應用于火電、化工化肥、冶金、環保、制藥、生化、食品和自來水等溶液中pH值的連續監測。配上ORP氧化還原電極同樣也是一臺精密的ORP儀表。
PH7.0智能型彩屏工業pH/ORP計是我公司研制的電化學分析儀之一，環境適應性強、清晰的顯示、簡易的操作和優良的測試性能使其具有很高的性價比，能精確測量溶液的pH值或溫度?？蓮V泛應用于火電、化工化肥、冶金、環保、制藥、生化、食品和自來水等溶液中pH值的連續監測。配上ORP氧化還原電極同樣也是一臺精密的ORP儀表。
產品特點：
u 高智能化：采用高精度AD轉換和單片機微處理技術，能完成pH值測量、溫度測量、溫度自動補償?shù)榷喾N功能。
u 時間顯示：智能型彩屏工業pH/ORP計內置時鐘芯片，可以顯示當前時間。
u 英文菜單：儀器可以任意切換中英文菜單模式。
u 供電范圍廣：儀器采用開關電源設計，供電AC85-265V、50-60Hz，可以應用在不同供電電壓等級的國家。
u 數據存儲：儀器內置的存儲芯片，可以保存過去1年的歷史數據，并且歷史數據可以通過手機APP藍牙導出（選配功能）。
u 沖洗繼電器：儀器設置了沖洗繼電器功能，可以通過安裝電磁閥定時清洗pH電極。
u 聲光報警功能：儀器內置了蜂鳴器，高低報警燈，滿足要求后能聲光同時報警。
u 4-20ma電流：電流值任意設置，也可以反向設置，便于控制。
u 銻電極模式：儀器同時具有銻電極模式和玻璃電極模式，可以適配多種樣式的pH電極。
u 區間控制功能：儀器具有任意范圍內的區間繼電器控制功能，可以進行比如區間達標排水功能等。
u 隨機數值功能：儀器具有任意范圍內隨機數值顯示功能，滿足特定要求下的數值顯示功能（具體如何使用，聯系廠家）。
u 25℃折算：對純水和加氨超純水進行了25℃基準溫度折算，實現了顯示25℃時的pH值，特別適合電廠多種水質的測量。
u 多種標定方法：儀器具有一點標定，兩點標定，三點標定，多種方式可以任意選擇。
u 抗干擾能力強：采用高阻運算放大器，阻抗高達1012Ω；電流輸出采用光電耦合隔離技術，抗干擾能力強，實現遠傳。具有良好的電磁兼容性。
u 多參數同時顯示：在液晶屏上同時顯示時間、pH值或mV值、溫度、輸出電流值。采用3.5寸高清IPS彩色液晶顯示模塊,分辨率480*320；醒目且可視距離遠。
u RS485通訊接口：modbus RTU通訊協議可方便聯入計算機進行監測和通訊。(選配功能)
u 工業控制式看門狗：確保儀表不會死機。
技術指標
技術參數 | 技術指標 |
執行標準 | JB/T 6203-2017《工業pH計》； |
pH測量范圍 | 0～14.00pH （最大-2-16PH）；分度值：0.01pH； |
pH測量精度 | ±0.02pH； |
ORP測量范圍 | -2000～+2000mV；分度值:1mV； |
ORP測量精度 | ±1mV； |
溫度測量范圍 | 0～99.9℃（最大-10～130℃）；分度值：0.1℃ |
溫度測量精度 | ±0.5℃； |
自動溫度補償范圍 | 0～99.9℃，（最大-10～130℃）；25℃為基準； |
電子單元重復性誤差 | ±0.02pH； |
穩 定 性 | ±0.02pH/24h； |
輸入阻抗 | ≥1012 Ω； |
電流隔離輸出 | 標配一路pH值4～20mA；可以選配兩路； |
輸出電流誤差 | ≤±1%FS； |
高低報警繼電器 | AC220V、3A； |
顯示屏規格 | 高清IPS彩色液晶屏，分辨率480*320； |
數據儲存 | 一年的數據（每分鐘保存一次）； |
RS485通訊接口 | modbus RTU協議；選配； |
供電電源 | AC85-265V、50-60Hz；可選配DC24V或DC12V（訂貨指明）； |
防護等級 | IP65； |

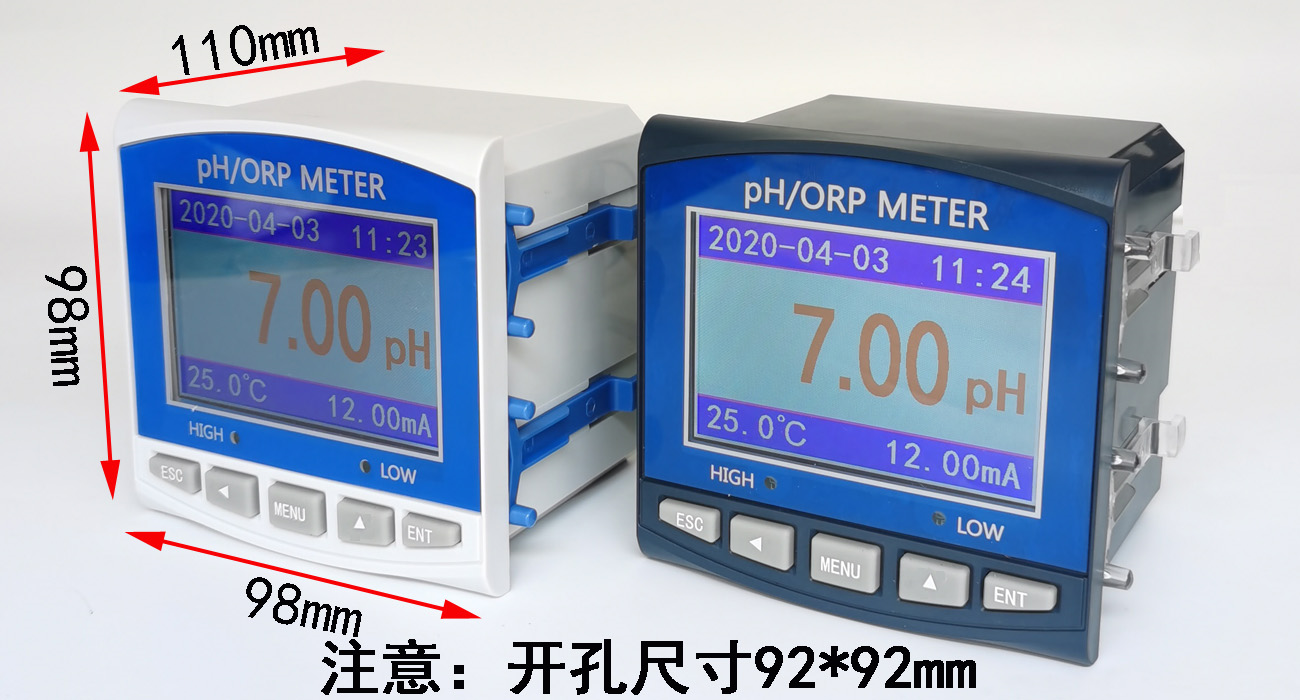

外形尺寸 | 98（長）×98（寬）×110（深）mm； |
開孔尺寸 | 92×92 mm； |
儀器重量 | 變送器：0.8kg； |
工作條件 | 環境溫度：-20～60℃； 相對濕度：<85%； |
電極線長 | 標配5米；可配三復合或兩復合電極； |
1.安裝時應注意:
1. 儀表與測量池的距離越近越好。一般不要超過10米，最好將儀表固定在最佳視平線上，表面要保持清潔、干燥、避免水滴直濺，必須有良好的接地。
2. 電極與儀表的連接電纜不要與電源線近距離平行敷設，以免對信號產生不良的影響，儀表應遠離變頻器和大功率設備，避免信號干擾。
3. 電極線屬于特殊的同軸線，切記不能用普通線延長。如果不夠長，請您聯系生產廠家尋求解決方案。
2. 常規電極尺寸（使用時，將電極下端透明保護帽摘掉)
3. 電極安裝
1. 沉入式安裝：電極的引線從保護管里穿出，電極頂部的3/4螺紋與保護管的3/4螺紋用生料帶密封好。確保電極頂部及電極信號線不進水。
2. 側壁安裝：側壁焊接帶斜面的護套，電極旋入護套即可。
3. 管道安裝：通過電極G3/4的螺紋與管道相連接。
4. 儀器接線
低開：低點報警繼電器常開端子
低觸：低點報警繼電器觸點
低閉：低點報警繼電器常閉端子
高開：高點報警繼電器常開端子
高觸：高點報警繼電器觸點
高閉：高點報警繼電器常閉端子
火線：接220V火線；如果選配為24V供電時，接24V正極
地線：接地線（可以不接）
零線：接220V零線；如果選配為24V供電時，接24V負極
通訊B：接485通訊（選配功能）；
通訊A：接485通訊（選配功能）；
電流負：4-20mA輸出的負端
電流正：4-20mA輸出的正端
溫度：接pH電極的溫度接線端子其中之一
溫度：接pH電極的溫度接線端子其中之一
參比：接pH/ORP電極的參比端子
測量：中間不銹鋼接線柱，接pH/ORP電極的
測量端子
注意：電極信號線必須直接接到儀表后面的端子上，不能為了美觀，通過電控箱里面的端子排過渡一下，再接線。這是絕對不允許的?。。?/span>
